中心定位器

字號：T | T

中心定位器

適配焊槍：C08 / CA08

焊接類型：儲能式螺柱焊

定位精度：±0.1毫米

定位管直徑：20mm / 26mm / 30mm

產品屬性：選配件 / 贈品

訂貨序號：

20mm：92-40-111

26mm：92-40-117

30mm：92-40-119



產品描述：

1. 定位功能

　　本產品適用于對定位精度要求較高的用戶，普通定位套筒的定位精度為±0.5mm，而中心定位器的定位誤差僅為±0.1mm。



2. 輔助消音功能

　　儲能式螺柱焊在焊接時可能會產生較大聲響，使用定位套筒可一定程度上減小噪音。

3. 防飛濺功能

　　焊接時可能會產生飛濺物（焊渣），使用定位套筒可防止飛濺物亂飛，一定程度上提高操作安全性。





中心定位器安裝實拍圖：

中心定位器安裝效果圖

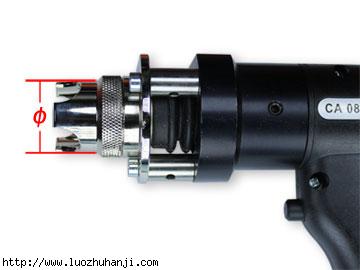

根據不同需求可選擇直徑不同的定位管




根據不同需要可選配直徑不同的定位管：

定位管可選直徑：Ø = 20mm / 26mm / 30mm

在實際應用中，用戶可根據需要（如模板大小 / 焊釘密度等）選擇合適的定位管。

定位管可拆卸可更換，使用靈活度較高。

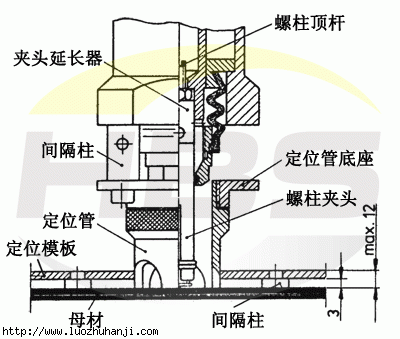

中心定位器應用圖

中心定位器應用舉例：



1. 用耐磨絕緣材料（厚度不超過10mm）制作一塊能與工件相對固定的模板；

2. 根據工件上的焊接位置，在模板的對應位置鉆孔，空的直徑大小與定位管外徑相同；

3. 在焊接前將模板與工件固定好，定位管伸入孔位進行焊接，此時模板制作的精確程度決定了螺柱焊接位置的精度。
